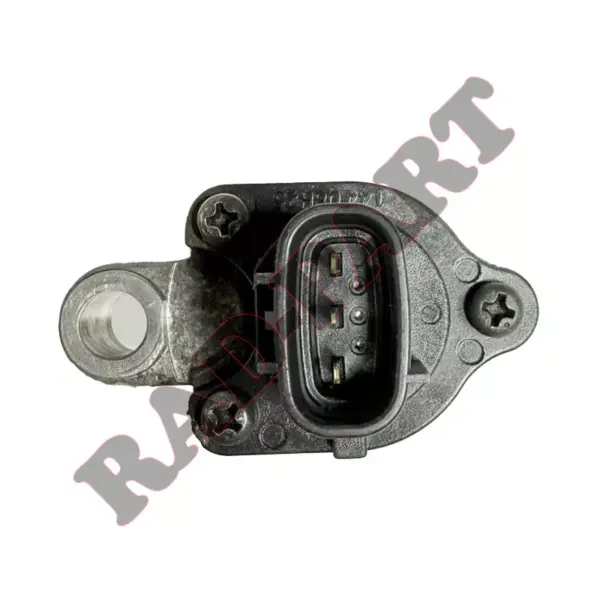

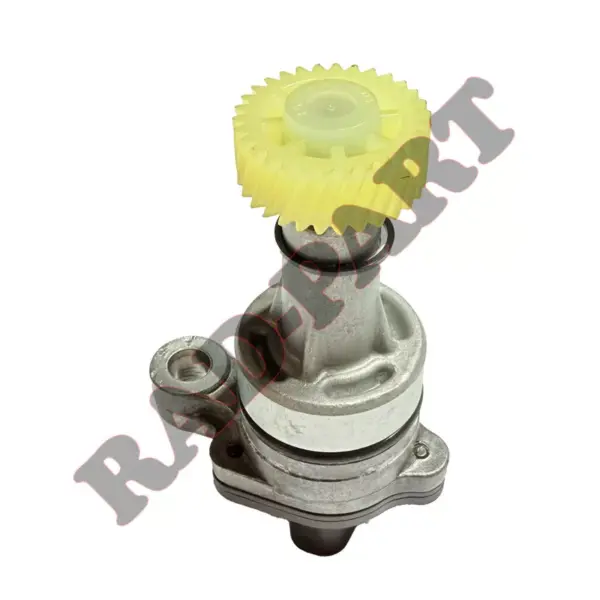

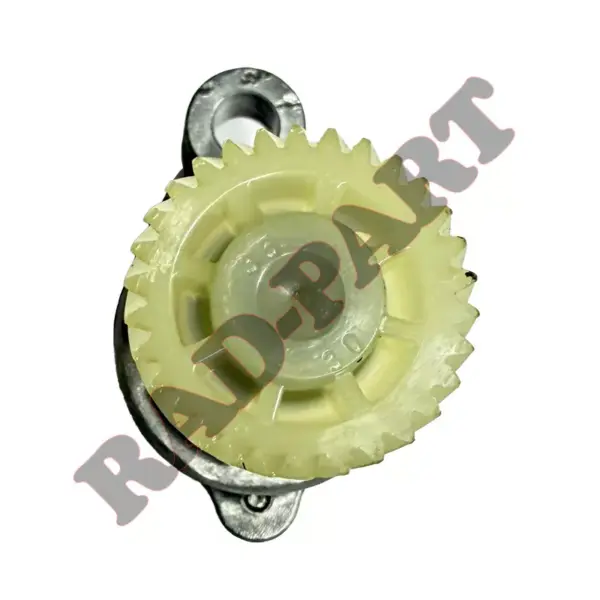

سنسور کیلومتر گیربکس اچ سی کراس
سنسور کیلومتر یا به‌صورت دقیق‌تر سنسور سرعت گیربکس (Vehicle Speed Sensor – VSS) در خودروی دانگ فنگ H30 Cross اتوماتیک نقش بسیار مهمی در عملکرد درست گیربکس، ECU، کیلومتر شمار و سیستم‌های کمکی خودرو دارد. در ادامه، تمام اطلاعات فنی و کاربردی مربوط به سنسور کیلومتر گیربکس H30 کراس را به‌صورت کامل، دقیق و تخصصی ارائه می‌دهم:
قیمت محصول
ریال1.700.000
5 عدد در انبار
توضیحات محصول
⚙️ ۱. سنسور کیلومتر (VSS) چیست؟
✅ تعریف:
سنسور کیلومتر یا VSS (Vehicle Speed Sensor) در H30 کراس سنسوری است که سرعت چرخش خروجی گیربکس را اندازه‌گیری کرده و آن را به سیگنال الکتریکی دیجیتال یا آنالوگ تبدیل می‌کند. این سیگنال به ECU موتور، ECU گیربکس و پشت آمپر (نمایشگر کیلومتر) ارسال می‌شود.
🚗 ۲. نوع گیربکس و محل نصب سنسور
| ویژگی | مشخصات |
|---|---|
| نوع گیربکس | اتوماتیک ۴ دنده AISIN |
| محل نصب سنسور سرعت | روی پوسته گیربکس – نزدیکی شفت خروجی یا دنده تفاضلی (دیفرانسیل) |
| تعداد سنسورها | معمولاً ۱ عدد برای کیلومتر – گاهی ۲ عدد برای ورودی و خروجی (در AL4) |
| نوع سیگنال | دیجیتال – پالس مربعی (0/12V یا 0/5V بسته به ECU) |
📊 ۳. وظایف اصلی سنسور سرعت گیربکس
| وظیفه اصلی | توضیح |
|---|---|
| ارسال سرعت خودرو به ECU موتور | برای کنترل مصرف سوخت، زمان‌بندی جرقه، و دور آرام |
| ارسال سیگنال به ECU گیربکس (TCU) | برای تعویض به‌موقع دنده‌ها در گیربکس اتوماتیک |
| کنترل کیلومترشمار و سرعت‌سنج | داده به پشت آمپر برای نمایش سرعت فعلی |
| تعامل با سیستم ABS و کروز کنترل | کنترل پایداری، قطع یا فعال‌سازی کروز بر اساس سرعت |
⚠️ ۴. علائم خرابی سنسور کیلومتر در H30 کراس
| علامت | توضیح |
|---|---|
| قطع شدن کیلومتر شمار | نشانگر سرعت روی صفحه صفر می‌ماند |
| تعویض نادرست دنده‌ها در حالت اتومات | دنده‌ها دیر یا اصلاً تعویض نمی‌شوند |
| بالا رفتن دور موتور بدون افزایش سرعت | ECU گیربکس سرعت واقعی را نمی‌بیند |
| روشن شدن چراغ چک موتور یا گیربکس | کد خطاهای مرتبط با VSS یا دنده‌ها |
| مشکل در کروز کنترل یا ABS | سنسور اطلاعات سرعت لازم را نمی‌فرستد |
🔎 ۵. نحوه تست سنسور کیلومتر گیربکس
-
با مولتی‌متر در حالت DC تست ولتاژ و سیگنال پالس انجام می‌شود (در حالت چرخش چرخ‌ها).
-
می‌توان از دیاگ Launch، PP2000 یا دستگاه‌های چندمنظوره برای بررسی عملکرد سنسور استفاده کرد.
-
بررسی کانکتور ۳ پین سنسور (معمولاً: تغذیه ۱۲V، زمین، و خروجی سیگنال)
🧰 ۶. مشخصات فنی سنسور سرعت گیربکس H30 Cross
| ویژگی | مقدار / نوع |
|---|---|
| تغذیه | 12 ولت یا 5 ولت بسته به مدل ECU |
| نوع خروجی | دیجیتال پالس مربعی (Hall Effect) |
| تعداد پالس در هر دور | 6 تا 12 پالس (بسته به نوع دنده خروجی) |
| برند اصلی | PSA، VALEO، یا OEM چینی (در H30 Cross) |
| کانکتور | ۳ پین – فیش قفل‌دار پلاستیکی خاکستری یا مشکی |
🔄 7. نکات تعویض سنسور کیلومتر
-
محل نصب سنسور ممکن است روی گیربکس نزدیک دسته‌موتور سمت شاگرد باشد.
-
در هنگام باز کردن، سنسور باید به‌آرامی با دست یا آچار باز شود تا نشکند.
-
واشر دور سنسور (O-Ring) را نیز بررسی و در صورت نیاز تعویض کنید.
-
بعد از تعویض، خودرو باید تست جاده‌ای شود و عملکرد ECU بررسی گردد.
🧑🔧 ۹. تفاوت سنسور سرعت گیربکس با سنسور چرخ (ABS)
| ویژگی | سنسور کیلومتر (VSS) | سنسور ABS (چرخ) |
|---|---|---|
| محل نصب | روی گیربکس | در نزدیکی هر چرخ |
| کاربرد اصلی | کیلومتر، ECU گیربکس، موتور | ترمز ABS، ESP، پایداری |
| تعداد | معمولاً ۱ عدد | ۴ عدد (برای هر چرخ) |
✅ جمع‌بندی فنی و کاربردی
| مورد | توضیح |
|---|---|
| نام قطعه | سنسور سرعت گیربکس / سنسور کیلومتر |
| نوع گیربکس | AISIN |
| وظایف اصلی | ارسال سرعت به ECU موتور و گیربکس، نمایشگر، کروز کنترل |
| علائم خرابی | توقف کیلومترشمار، اختلال تعویض دنده، کد خطا |
| محل نصب | سمت خروجی گیربکس، نزدیک دیفرانسیل |
| نوع سیگنال | دیجیتال، پالس مربعی (Hall sensor) |
اطلاعات محصول
توضیحات محصول
محبوب ترین محصولات

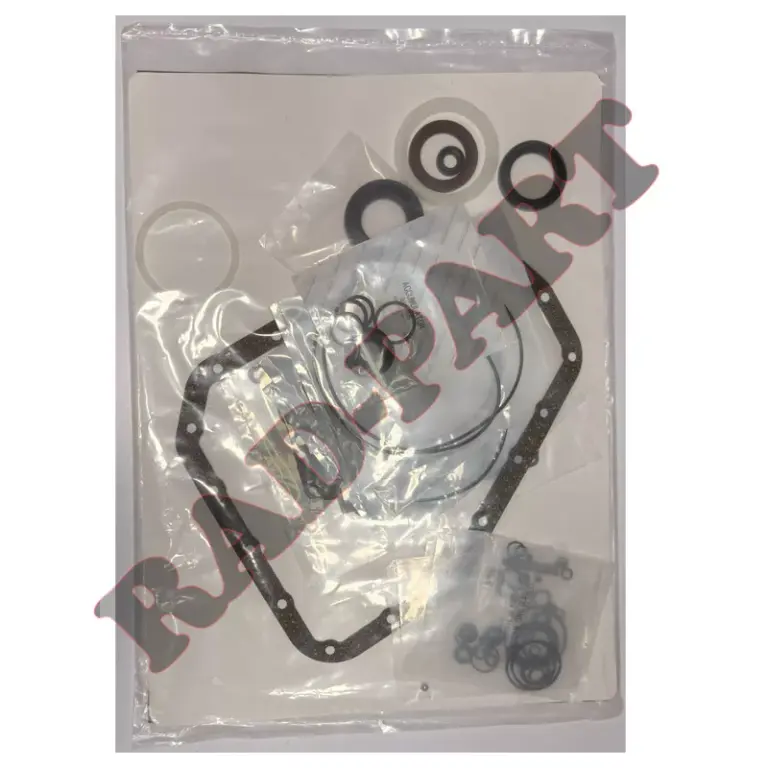

کیت اورهال گیربکس اچ سی کراس
قیمت اصلی ریال4.500.000 بود.ریال4.300.000قیمت فعلی ریال4.300.000 است.
فیلتر روغن گیربکس برلیانس H330
قیمت اصلی ریال650.000 بود.ریال550.000قیمت فعلی ریال550.000 است.

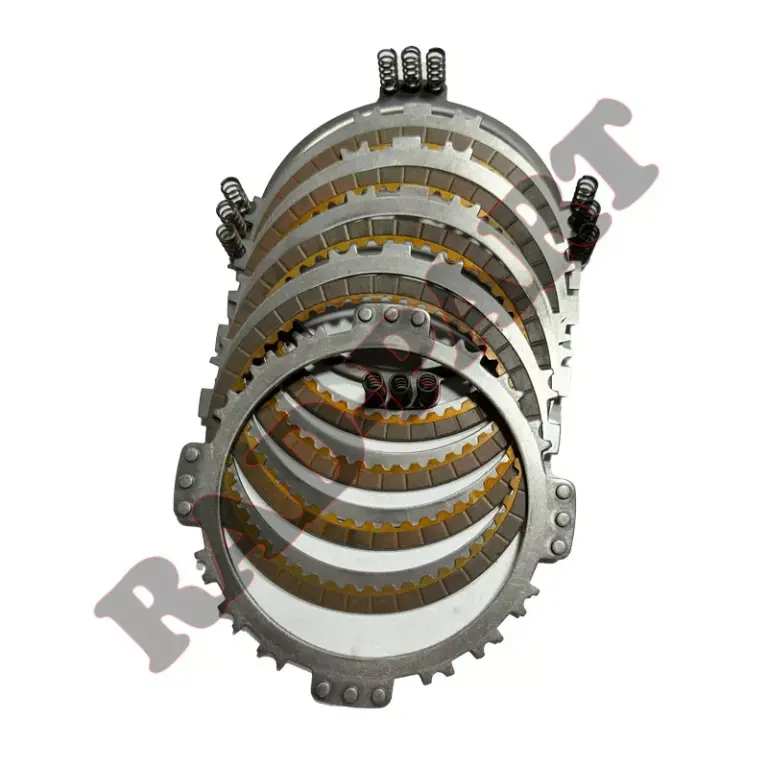

صفحات گیربکس اچ سی کراس(B1)
